超白玻璃用石英砂質(zhì)量指標要求
編輯：轉自：粉體技術(shù)網(wǎng)
發(fā)布時(shí)間：2023-09-22
超白玻璃是一種透光率極高（透光率≥91.5%）、鐵雜質(zhì)含量基本控制在100~150ppm之間和外觀(guān)極度透明的新材料玻璃，對超白玻璃的另外的叫法有低鐵玻璃和高透明玻璃。
超白玻璃本身具有很多傳統玻璃無(wú)法比擬的優(yōu)越性能，如超白玻璃的自爆率非常低、顏色均勻、具有非常好的透光性，這也是超白玻璃的生產(chǎn)指標更為嚴苛。

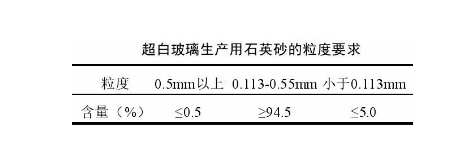

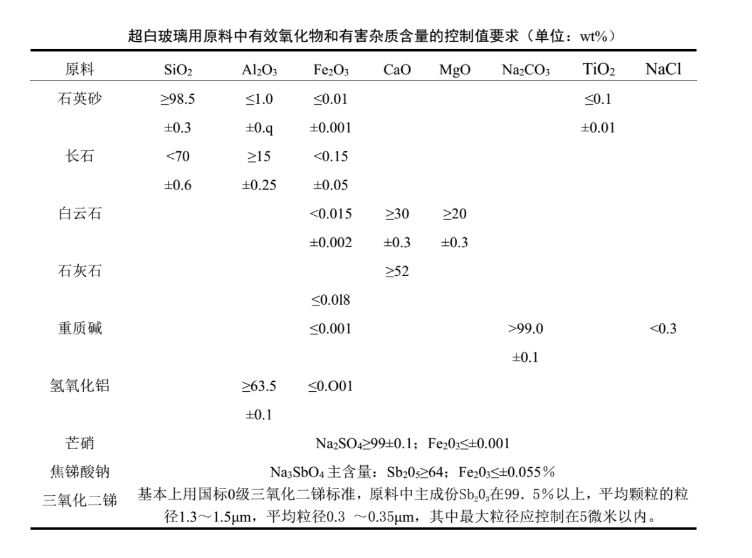

超白玻璃生產(chǎn)原料主要有石英砂、長(cháng)石、白云石、石灰石、重質(zhì)堿、氫氧化鋁、芒硝、焦銻酸鈉和三氧化二銻等，其對原料的各種含量百分比要求很?chē)栏?。為了達到超白玻璃的使用要求，工業(yè)上對超白玻璃的成分有嚴格的規定。這里我們重點(diǎn)說(shuō)一下超白玻璃對原料石英砂的要求。超白玻璃中含量最大的是SiO2，占其原料的比例大約為71.0～73.0%，而鐵雜質(zhì)等有害雜質(zhì)基本上都由SiO2引入，所以，對石英砂提純主要是除去其中的鐵雜質(zhì)，從而生產(chǎn)出滿(mǎn)足要求的超白玻璃。超白玻璃生產(chǎn)用石英原料有天然石英砂、石英砂巖、石英巖和脈石英等，在生產(chǎn)過(guò)程中，當鐵含量超過(guò)一定的范圍時(shí)，不僅會(huì )使其透光性能大大降低，在石英砂熔制過(guò)程中，含鐵氧化物還會(huì )吸收其產(chǎn)生的熱輻射，導致玻璃液上、下層之間產(chǎn)生明顯的溫度梯度，造成玻璃液對流困難，使熔制和澄清難度大大增加。因此，在主要原料設計上，要重點(diǎn)考慮引入SiO2的石英砂的鐵含量。超白玻璃用石英砂對鐵含量的要求一般是：ρFe2O3≤150×10-6，ρFe≤80×10-6。在石英砂加工過(guò)程中，通過(guò)用物理和化學(xué)方法相結合的形式，除去原砂中雜質(zhì)成分，達到超白玻璃生產(chǎn)要求。目前，石英砂提純的物理方法主要有水洗、分級脫泥、機械擦洗、電選、超聲波輔助、微波輔助、磁選和浮選；化學(xué)方法有酸浸（有機酸和無(wú)機酸）、堿浸和微生物浸出。在生產(chǎn)過(guò)程中，使用的每一種礦物原料的水分和粒度都應該嚴格控制，從而達到生產(chǎn)穩定和高質(zhì)量的超白玻璃，減少超白玻璃的廢品率。
由【粉體技術(shù)網(wǎng)】編輯整理，轉載請注明出處！
